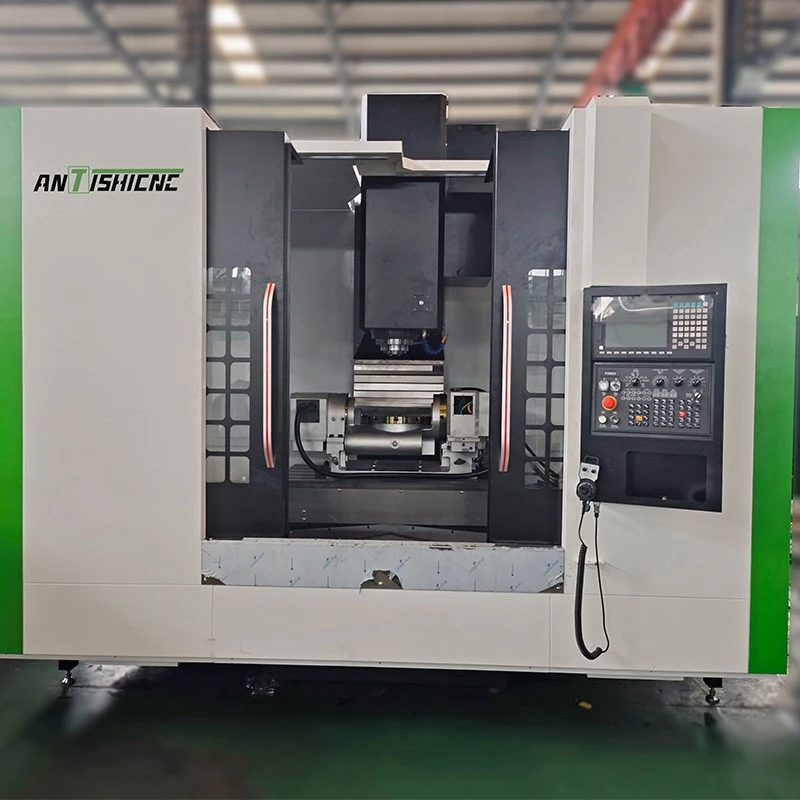

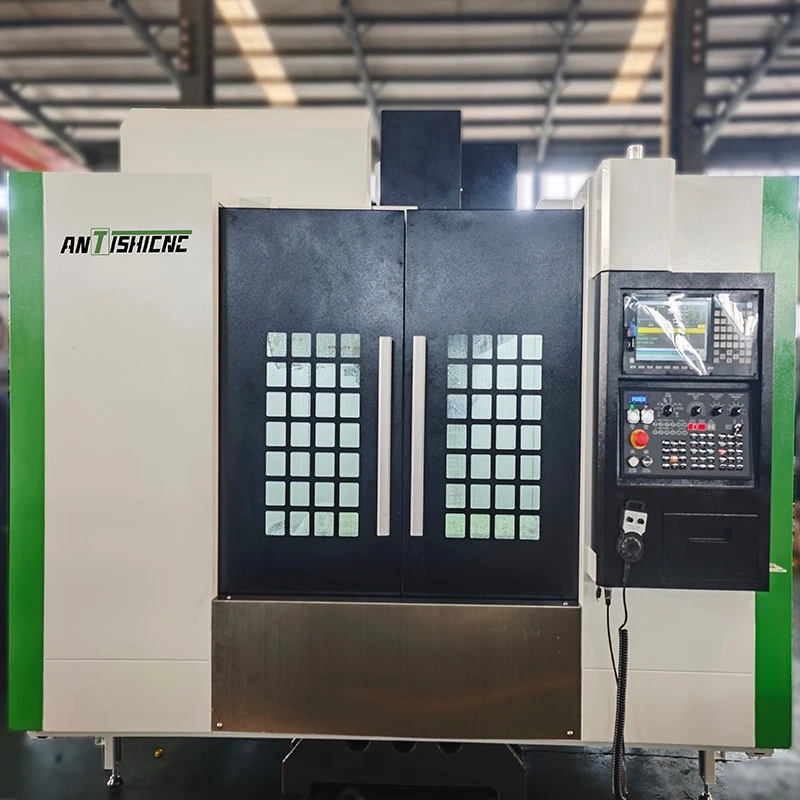

ভিএমসি 650

স্টেপলেস এবং স্বয়ংক্রিয় গতি পরিবর্তনের বৈশিষ্ট্যযুক্ত, তারা কম গতিতে উচ্চ টর্ক সরবরাহ করে, গভীর কাটগুলির জন্য আদর্শ এবং বড় - ব্যাসের গর্ত মেশিনিংয়ের জন্য আদর্শ। উল্লম্ব ফ্রেম কাঠামো স্থিতিশীল গতি নিশ্চিত করে: কলাম - স্থির বিছানা, z - অক্ষ হেডস্টক আন্দোলন, y - অক্ষের গাড়ীর ভ্রমণ এবং এক্স - অক্ষ ওয়ার্কটেবল ট্র্যাভারসাল।

ইউনান উচ্চ - শক্তি cast ালাই লোহার উপাদানগুলি (রজন বালি - cast ালাই, ডাবল - স্ট্রেস রিলিফের জন্য বয়স্ক) দিয়ে নির্মিত এবং এসডাব্লু/এএনএসওয়াইএসের মাধ্যমে অনুকূলিত, ভিএমসি 650 সিএনসি মিলিং মেশিনটি কেটে যাওয়ার জন্য ব্যতিক্রমী কঠোরতা {{{}} মূল বর্ধনের মধ্যে যথার্থ রোলার লিনিয়ার গাইড, সরাসরি - উচ্চ - পিচ বল স্ক্রুগুলির সাথে মিলিত সার্ভো মোটর এবং একটি তাইওয়ান - উচ্চতর নির্ভুলতার জন্য পি 4 বিয়ারিংয়ের সাথে তৈরি স্পিন্ডল তৈরি করে।

একটি ডিস্ক - টাইপ সরঞ্জাম ম্যাগাজিন, দক্ষ কুলিং সিস্টেম, বায়ুসংক্রান্ত সুরক্ষা এবং কেন্দ্রীয় লুব্রিকেশন দিয়ে সজ্জিত, এই মেশিনগুলি নির্ভরযোগ্য, উচ্চ - পারফরম্যান্স অপারেশন নিশ্চিত করে। মহাকাশ, সামরিক, স্বয়ংচালিত এবং ইলেকট্রনিক্স শিল্পে ব্যাপকভাবে ব্যবহৃত, অ্যান্টিশিকএনসি ভিএমসি 650 বহুমুখিতা, নির্ভুলতা এবং বিস্তৃত যন্ত্রের প্রয়োজনের জন্য স্থায়িত্বকে একত্রিত করে।

প্রযুক্তিগত অনুমান|মডেল

ইউনিট

ভিএমসি 650

টেবিলের আকার (দৈর্ঘ্য*প্রস্থ)

মিমি

900*400

সর্বাধিক লোডিং ওজন

কেজি

600

সংখ্যা - প্রস্থ x দূরত্ব

মিমি

3-16-120

এক্স/ওয়াই/জেড ভ্রমণ

মিমি

650/400/500

সর্বাধিক। স্পিন্ডল নাক থেকে ডিস্টেন্স
টেবিল পৃষ্ঠ

মিমি

100-600

স্পিন্ডল সেন্টার টু জেড অক্ষ গাইড পৃষ্ঠ

মিমি

481

স্পিন্ডল মোটর শক্তি

কেডব্লিউ

7.5

সর্বোচ্চ স্পিন্ডল গতি

আরপিএম

12000

স্পিন্ডল টেপার

বিটি 40/φ150

3 অক্ষ দ্রুত গতি

মিমি/মিনিট

24000

খাওয়ানো গতি

মিমি/মিনিট

1-16000

এটিসি ক্ষমতা

/

বিটি 40-24 টি

সর্বাধিক সরঞ্জাম ব্যাস

মিমি

Φ78/Φ112

সর্বাধিক সরঞ্জাম দৈর্ঘ্য

মিমি

300

সর্বাধিক সরঞ্জাম ওজন

কেজি

8

এটিসি টাইপ

/

ডিস্ক টাইপ

অবস্থান নির্ভুলতা

মিমি

±0.008

পুনরাবৃত্তিযোগ্যতা নির্ভুলতা

মিমি

±0.006

সিএনসি সিস্টেম

সিনটেক 22 এমএ

মেশিনের আকার (l*ডাব্লু*এইচ)

মিমি

2200×2200×2350

মেশিনের ওজন

কেজি

3800

নং নং

স্ট্যান্ডার্ড কনফিগারেশন

স্পেসিফিকেশন

উত্স / ব্র্যান্ড

1

নিয়ন্ত্রণ ব্যবস্থা

সিনটেক 22 এমএ

তাইওয়ান

2

যান্ত্রিক স্পিন্ডল

বেল্ট বিটি 40-ø120

সেল/ ইউচেং (তাইওয়ান)

3

X - অক্ষ বল স্ক্রু

R32-12/16

হাইউইন / পিএমআই (তাইওয়ান)

4

Y - অক্ষ বল স্ক্রু

R32-12/16

হাইউইন / পিএমআই (তাইওয়ান)

5

Z - অক্ষ বল স্ক্রু

R32-12/16

হাইউইন / পিএমআই (তাইওয়ান)

6

X - অক্ষ লিনিয়ার গাইডওয়ে

2 × 35 মিমি রোলার ভারী - ডিউটি

হাইউইন / পিএমআই (তাইওয়ান)

7

Y - অক্ষ লিনিয়ার গাইডওয়ে

2 × 35 মিমি রোলার ভারী - ডিউটি

হাইউইন / পিএমআই (তাইওয়ান)

8

Z - অক্ষ লিনিয়ার গাইডওয়ে

2 × 35 মিমি রোলার ভারী - ডিউটি

হাইউইন / পিএমআই (তাইওয়ান)

9

কৌণিক যোগাযোগ বল বিয়ারিংস

-

নাচি / এফএজি / এনএসকে (জাপান / জার্মানি)

10

বল - স্ক্রু প্রাক - টেনশন বাদাম

Ysr

ইয়িনস (তাইওয়ান)

11

কেন্দ্রীভূত অটো - লুব্রিকেশন

ভলিউম্যাট্রিক টাইপ

বাওতেং

12

বায়ুসংক্রান্ত সিস্টেম

-

এয়ারট্যাক (তাইওয়ান)

13

আলোক ব্যবস্থা

ওয়ার্ক ল্যাম্প

স্থানীয় সোর্সিং

14

সরঞ্জাম unlamp সিলিন্ডার

বুস্টার টাইপ

এয়ারট্যাক / শ্যাংপিন / ঝেনশং (তাইওয়ান)

15

বৈদ্যুতিক উপাদান

-

স্নাইডার

16

উত্তাপ - মন্ত্রিপরিষদের জন্য এক্সচেঞ্জ কুলিং ইউনিট

-

চীন - তৈরি

17

অভ্যন্তরীণ বেলো ওয়ে কভার

ইস্পাত - হেলমেট টেলিস্কোপিক

হাইডং শীট ধাতু

18

সম্পূর্ণ - বদ্ধ বাইরের কভার

সম্পূর্ণ ঘের (কারখানার রঙ)

পিঁপড়া

19

কুল্যান্ট বন্দুক

জল বন্দুক

পিঁপড়া

20

ডিস্ক - টাইপ টুল ম্যাগাজিন

বিটি 40-24 টি

ওকদা

1

চেইন টাইপ চিপ রিমুভার (ভিএমসি 850 এস/850/1060)

2

চেইন টাইপ চিপ রিমুভার (ভিএমসি 1160/1260)

3

চেইন টাইপ চিপ রিমুভার (ভিএমসি 1370)

4

চেইন টাইপ চিপ রিমুভার (ভিএমসি 1380/1580)

5

চেইন টাইপ চিপ রিমুভার (ভিএমসি 1890)

6

বিটি 40 ডাইরেক্ট কানেক্টিং স্পিন্ডল (12000 আরপিএম) (ভিএমসি 850 এস ~ ভিএমসি 1370)

7

স্পিন্ডল সেন্ট্রাল আউটলেট ফাংশন (ভিএমসি 850 এস/850)

8

স্পিন্ডল সেন্ট্রাল আউটলেট ফাংশন (ভিএমসি 1060 ~ 1890)

9

চতুর্থ রোটারি টেবিল φ250 মিমি (ফ্যানঙ্ক)
