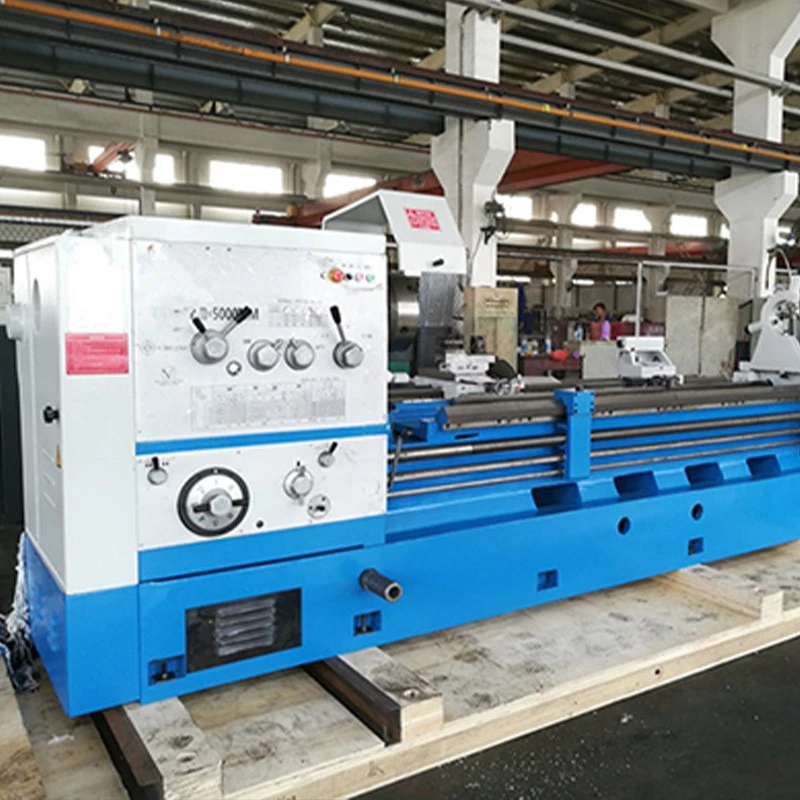

সরঞ্জাম ভূমিকা
এই সিরিজটি ব্যতিক্রমী বহুমুখিতা এবং দৃ ust ় প্রক্রিয়া অভিযোজনযোগ্যতা সরবরাহ করে, বহিরাগত নলাকার, ফেসিং, গ্রোভিং, বোরিং এবং অভ্যন্তরীণ টেপার মেশিন সহ বিস্তৃত বৃহত লেদ মেশিন অপারেশনগুলিকে সমর্থন করে এবং উচ্চ-গতির ইস্পাত এবং কার্বাইড উভয় সরঞ্জামের সাথে সামঞ্জস্যপূর্ণ। 105 মিমি এবং 130 মিমি স্পিন্ডল ব্যাসগুলি উপলব্ধ এবং ডি -11 বা সি -11 স্পিন্ডল নাকের সাহায্যে তারা ভারী শুল্ক ক্ল্যাম্পিং এবং দীর্ঘ-অক্ষের মাধ্যমে হোল মেশিনিংকে সমর্থন করে, মেশিনের বহুমুখিতা প্রসারিত করে। 18-স্তরের স্পিন্ডল স্পিড অ্যাডজাস্টমেন্ট রেঞ্জটি 14 ~ 750rpm কভার করে, যা মেশিনিংয়ের সময় স্বল্প গতির ভারী কাটিয়া এবং উচ্চ-গতি সমাপ্তির মধ্যে মসৃণ স্যুইচিং নিশ্চিত করে।
সিডাব্লু-ই সিরিজটিতে মেট্রিক, মডুলার এবং ডায়ামেট্রিক পিচে মোট 144 থ্রেড প্রকার সহ একটি অত্যন্ত দক্ষ ফিড সিস্টেম রয়েছে। এটি 72 টি উল্লম্ব এবং অনুভূমিক ফিড বিকল্পগুলি এবং 4 মি/মিনিট (উল্লম্ব) এবং 2 মি/মিনিট (পার্শ্বীয়) এর দ্রুত ফিডের হার সরবরাহ করে, যা মেশিনিং দক্ষতার উল্লেখযোগ্যভাবে উন্নত করে। মেশিন বিছানাটি 550 মিমি প্রশস্ত করা হয়েছে এবং এতে একটি বর্ধিত ক্লিয়ারেন্স সুইং এরিয়া (সর্বাধিক φ1400 মিমি) রয়েছে, যা বড় ব্যাসের অংশগুলির জন্য পর্যাপ্ত স্থান এবং স্থিতিশীল সমর্থন সরবরাহ করে।
টেলস্টকটিতে একটি বৃহত ব্যাসের স্পিন্ডল (φ100/120 মিমি) এবং একটি মোর্স নং . 6 টেপার বোর ডিজাইন রয়েছে, 240 মিমি স্ট্রোক সহ, ভারী শুল্ক সমর্থন এবং গভীর-গর্তের মেশিনিংয়ের প্রয়োজনগুলি পূরণ করে। একটি শক্তিশালী 11 কেডাব্লু মেইন ড্রাইভ মোটর এবং একটি অত্যন্ত অনমনীয় মেশিন বিছানা কাঠামোর সাথে মিলিত, মেশিনটি উচ্চ-লোড অবিচ্ছিন্ন মেশিনিংয়ের সময়ও দুর্দান্ত স্থায়িত্ব এবং কম্পন প্রতিরোধের বজায় রাখে।
অপারেশনাল সুরক্ষা এবং রক্ষণাবেক্ষণের স্বাচ্ছন্দ্যের উপর দৃষ্টি নিবদ্ধ করে একটি বাহ্যিক নকশা সহ বৃহত লেদ মেশিনটি একটি traditional তিহ্যবাহী অনুভূমিক বিন্যাস গ্রহণ করে। সম্পূর্ণরূপে আবদ্ধ প্রতিরক্ষামূলক কভার দিয়ে সজ্জিত, এটি আন্তর্জাতিক সুরক্ষা মান মেনে চলে। সিডব্লিউ-ই সিরিজটি বৃহত আকারের যন্ত্রপাতি উত্পাদন, শক্তি সরঞ্জাম এবং ভারী শিল্পের মতো শিল্পগুলিতে ভারী শুল্কের মেশিনের জন্য একটি আদর্শ পছন্দ। নির্ভরযোগ্য পারফরম্যান্স এবং নমনীয় কনফিগারেশন সহ, এটি গ্রাহকদের দক্ষ এবং দীর্ঘস্থায়ী কাটিয়া সমাধান সরবরাহ করে।
স্ট্যান্ডার্ড সরঞ্জাম
|
নাম |
স্পেসিফিকেশন |
Quantity |
|
থ্রি-চোয়াল চক |
￠ 325 মিমি |
1 |
|
ফোর-চোয়াল চক |
￠ 400 মিমি |
1 |
|
ড্রাইভ প্লেট |
￠ 350 মিমি |
1 |
|
স্পিন্ডল সেন্টার |
মোহস 6 |
1 |
|
স্থির বিশ্রাম |
Φ100 -300 মিমি |
1 |
|
বিশ্রাম অনুসরণ করুন |
Φ20 -180 মিমি |
1 |
|
আয়রন গ্যাসকেট |
-- |
1 |
|
ফাউন্ডেশন বোল্ট |
-- |
1 |
|
চক সুরক্ষা |
-- |
1 |
|
সরঞ্জাম বিশ্রাম সুরক্ষা |
-- |
1 |
|
থ্রেড ডায়াল |
-- |
1 |
Al চ্ছিক সরঞ্জাম
|
অংশ নাম |
বিশদ |
|
ফাঁক |
--- |
|
মুখ চক |
800 মিমি/1000 মিমি |
|
বড় অবিচলিত বিশ্রাম |
200-450 মিমি |
|
তিন-চোয়ালের চক পরিবর্তন করুন |
400 মিমি |
|
তিন-চোয়ালের চক পরিবর্তন করুন |
500 মিমি |
|
ফোর-চোয়ালের চক পরিবর্তন করুন |
630 মিমি |
|
ফোর-চোয়ালের চক পরিবর্তন করুন |
500 মিমি |
|
2-অক্ষের ড্রো |
-- |
|
3-অক্ষ ড্রয় |
-- |
গরম ট্যাগ: বড় লেদ মেশিন, চীন বৃহত লেদ মেশিন প্রস্তুতকারক, সরবরাহকারী, কারখানা
প্রযুক্তিগত প্যারামিটার
|
মডেল |
Cw61 (2) 63E |
Cw61 (2) 80e |
Cw61 (2) 100e |
Cw61 (2) 120e |
|
সক্ষমতা |
||||
|
সর্বাধিক বিছানা |
630 মিমি |
800 মিমি |
1000 মিমি |
1200 মিমি |
|
সর্বাধিক ক্রস স্লাইডের ওভার |
350 মিমি |
485 মিমি |
685 মিমি |
800 মিমি |
|
কেন্দ্রের দূরত্ব |
750,1250,1750,2750,3750,4750,5750,7750,9750,11750 মিমি |
|||
|
গ্যাপের উপরে সর্বোচ্চ |
830 মিমি |
1000 মিমি |
1200 মিমি |
1400 মিমি |
|
গ্যাপের বৈধ দৈর্ঘ্য |
230m |
|||
|
বিছানার প্রস্থ |
550 মিমি |
|||
|
হেড-স্টক |
||||
|
স্পিন্ডল হোল |
105 মিমি বা 130 মিমি (CW6180E+এর জন্য al চ্ছিক) |
|||
|
স্পিন্ডল নাক |
ডি -11 বা সি -11 |
|||
|
স্পিন্ডল টেপার |
Φ120 মিমি টেপার 1:20 (φ140, সিডাব্লু 6180+ এর জন্য al চ্ছিক) |
|||
|
স্পিন্ডল গতি (সংখ্যা) |
14-750rpm (18 পদক্ষেপ) |
|||
|
গিয়ার বক্স-থ্রেডস এবং ফিড |
||||
|
মেট্রিক থ্রেডস রেঞ্জ (প্রকার) |
1-240 মিমি (54 ধরণের) |
|||
|
ইঞ্চি থ্রেডগুলি রেঞ্জস (প্রকার) |
28-1 ইঞ্চি (36 ধরণের) |
|||
|
মওডল থ্রেডস রেঞ্জ (প্রকার) |
0.5-60 ডিপি (27 ধরণের) |
|||
|
ব্যাসার্ধের থ্রেডস রেঞ্জ (প্রকার) |
30-1 টিপিআই (27 ধরণের) |
|||
|
লংটুডিনাল ফিডস রেঞ্জ (প্রকার) |
0.048-24.3 মিমি/আর (72 ধরণের) |
|||
|
ক্রস ফিড রেঞ্জ (প্রকার) |
0.024-12.15 মিমি/আর (72 ধরণের) |
|||
|
র্যাপিড ফিড: লং/ক্রস |
4/2 মি/মিনিট |
|||
|
লিডস্ক্রু আকার: ব্যাস/পিচ |
T48 মিমি/12 মিমি বা টি 55 মিমি/12 মিমি (5 মি+এর জন্য) |
|||
|
গাড়ি |
||||
|
ক্রস স্লাইড ভ্রমণ |
350 মিমি |
420 মিমি |
520 মিমি |
|
|
যৌগিক বিশ্রাম ভ্রমণ |
200 মিমি |
|||
|
সরঞ্জাম শ্যাঙ্কের আকার |
32*32 মিমি |
|||
|
টেলস্টক |
||||
|
স্পিন্ডল ব্যাস |
100 মিমি |
120 মিমি |
||
|
স্পিন্ডল টেপার |
মোর্স #6 |
|||
|
স্পিন্ডল ট্র্যাভেল |
240 মিমি |
|||
|
মোটর |
||||
|
মেইন ড্রাইভ মোটর |
11 কেডব্লিউ |
|||
|
কুল্যান্ট পাম্প মোটর |
0.09kW |
|||
|
দ্রুত ফিড মোটর |
1.1 কেডব্লিউ |
|||
