সাংহাই Antishicnc মেশিন ইকুইপমেন্ট কোং, লিমিটেড চীনের টার্ন মিল সেন্টার মেশিনের সবচেয়ে নির্ভরযোগ্য নির্মাতা এবং সরবরাহকারীদের মধ্যে একটি, কম দামের সাথে উচ্চ মানের মেশিন প্রদানে বিশেষ। আমাদের কারখানা থেকে এখানে বিক্রয়ের জন্য পাইকারি টেকসই টার্ন মিল সেন্টার মেশিনে আমরা আপনাকে আন্তরিকভাবে স্বাগত জানাই।
পণ্য ওভারভিউ

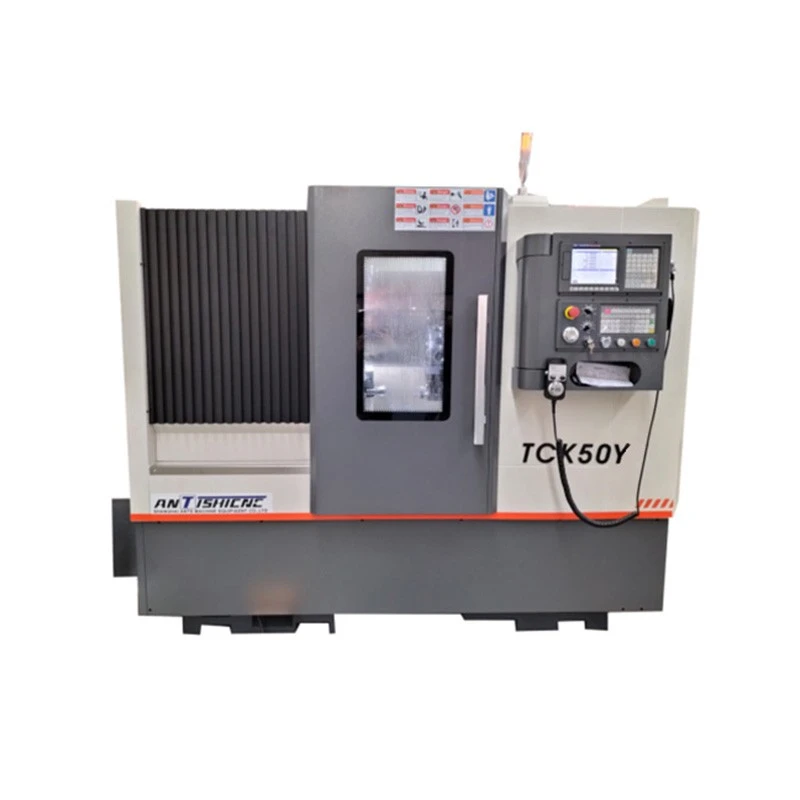

- TCK50Y সিরিজের টার্ন মিল সেন্টার মেশিনটি একটি কম্প্যাক্ট এবং যুক্তিসঙ্গত ঝোঁকযুক্ত বিছানা কাঠামোর নকশা গ্রহণ করে, যার সর্বোচ্চ সুইং ব্যাস Φ640 মিমি এবং সর্বোচ্চ বাঁক দৈর্ঘ্য 1400 মিমি পর্যন্ত (মডেলের উপর নির্ভর করে), বিভিন্ন স্পেসিফিকেশনের শ্যাফ্ট এবং ডিস্কের দক্ষ প্রক্রিয়াকরণের চাহিদা মেটাতে পারে।
- C-অক্ষের স্পিন্ডল একটি সার্ভো মোটর দ্বারা চালিত হয় যার সর্বোচ্চ গতি 3000 rpm, যা জটিল কনট্যুরিং অপারেশনের জন্য উচ্চ-নির্ভুলতা সূচীকরণ এবং বাস্তব-টাইম মেশিনিং পজিশনিং সক্ষম করে। ER25 পাওয়ার টুল হোল্ডারকে সমর্থন করে একটি উচ্চ-দৃঢ়তা BMT45 পাওয়ার টারেট দিয়ে সজ্জিত, মেশিনটি 8-স্টেশন বা 12-স্টেশন টুল অবস্থান নির্বাচন (মডেলের উপর নির্ভর করে), দক্ষ টুল স্যুইচিং এবং মাল্টি-ডিরেকশনাল প্রসেসিং সক্ষম করে।
- Y-অক্ষের ভ্রমন ±45mm পর্যন্ত পৌঁছে, যা যৌগিক যন্ত্রের ক্রিয়াকলাপের ক্ষেত্রে অধিকতর নমনীয়তা এবং নির্ভুলতা প্রদান করে যেমন মিলিং এবং সাইড ড্রিলিং - কেন্দ্রের বৈশিষ্ট্যগুলি বন্ধ থাকা অংশগুলির জন্য একটি গুরুত্বপূর্ণ ক্ষমতা৷
- TCK50Y সিরিজটি 10-ইঞ্চি হাইড্রোলিক চক সমর্থন করে যার সর্বোচ্চ স্পিন্ডেলের মাধ্যমে-হোল ব্যাস Φ86মিমি (-500 মডেলের জন্য Φ66 মিমি), স্বয়ংক্রিয় লোডিং এবং আনলোডিং প্রয়োজনের জন্য উপযুক্ত শক্তিশালী বার প্রক্রিয়াকরণ ক্ষমতা প্রদান করে। গাইড রেলগুলি উচ্চ গতির নির্ভুলতা এবং দ্রুত গতিশীল প্রতিক্রিয়া সহ একটি রৈখিক গাইড কাঠামো গ্রহণ করে। উচ্চ-টর্ক সার্ভো মোটর দ্বারা চালিত (X/Z টর্ক: 15Nm, X-অক্ষ একটি ব্রেক ডিভাইসের সাথে সজ্জিত), মেশিনটি 18 মি/মিনিটের দ্রুত ট্রাভার্স গতি অর্জন করে, সহায়ক সময়কে ব্যাপকভাবে ছোট করে।
- প্রক্রিয়াকরণের সময় দীর্ঘ-অক্ষ অংশগুলির জন্য স্থিতিশীল সমর্থন নিশ্চিত করতে টেইলস্টকটি একটি MT5 টেপার হোল এবং একটি বড় স্ট্রোক ডিজাইন দিয়ে সজ্জিত।
মূল বৈশিষ্ট্য এবং সুবিধা
এক-ক্ল্যাম্পিং সম্পূর্ণ মেশিনিং
X, Y, Z, C চার-অক্ষ নিয়ন্ত্রণের সাথে, TCK50Y একটি একক সেটআপে টার্নিং, মিলিং, ড্রিলিং এবং ট্যাপিং সম্পূর্ণ করে। এটি একাধিক ক্ল্যাম্পিং ক্রিয়াকলাপ দূর করে, সেটআপের সময় হ্রাস করে এবং পুরো মেশিনিং প্রক্রিয়া জুড়ে একটি একক ডেটাম বজায় রাখার মাধ্যমে উচ্চতর নির্ভুলতা নিশ্চিত করে - টাইট সহনশীলতা সহ জটিল অংশগুলির জন্য গুরুত্বপূর্ণ।
Y-অক্ষ ±45মিমি অফ-সেন্টার মেশিনিংয়ের জন্য
Y-অক্ষ ±45mm এর ভ্রমন নমনীয় এবং নির্ভুল যৌগিক যন্ত্রকে সক্ষম করে যেমন মিলিং এবং সাইড ড্রিলিং অন অফ-সেন্টার বৈশিষ্ট্য। এই ক্ষমতা টাকু অক্ষের উপর কেন্দ্রীভূত নয় এমন বৈশিষ্ট্য সহ অংশগুলির জন্য অপরিহার্য, একটি পৃথক মিলিং মেশিনে সেকেন্ডারি অপারেশনের প্রয়োজনীয়তা দূর করে।
সুনির্দিষ্ট ইন্ডেক্সিং সহ উচ্চ-গতি C-অক্ষ স্পিন্ডল
একটি সার্ভো মোটর দ্বারা চালিত সি-অক্ষ স্পিন্ডল, উচ্চ-নির্ভুলতা সূচীকরণ এবং বাস্তব-সময় অবস্থানের সাথে 3000 rpm উচ্চ-গতির কর্মক্ষমতা প্রদান করে। এটি জটিল কনট্যুরিং, বহুভুজ বাঁক, এবং বহু- বৈশিষ্ট্যের অংশগুলির জন্য সুনির্দিষ্ট কৌণিক অবস্থান সক্ষম করে৷
বহুমুখী টুলিংয়ের জন্য BMT45 পাওয়ার টারেট
উচ্চ-দৃঢ়তা BMT45 পাওয়ার টারেট 8 বা 12 টুল স্টেশন সহ ER25 পাওয়ার টুল হোল্ডারকে সমর্থন করে। এটি দক্ষ টুল স্যুইচিং এবং মাল্টি-দিকনির্দেশক প্রক্রিয়াকরণ ক্ষমতা প্রদান করে, চক্রের সময় হ্রাস করে এবং মেশিনযোগ্য অংশ জ্যামিতির পরিসর প্রসারিত করে।
সর্বোচ্চ উৎপাদনশীলতার জন্য 18 মি/মিনিট র্যাপিড ট্রাভার্স
উচ্চ-টর্ক সার্ভো মোটর (X/Z অক্ষে 15Nm) এবং লিনিয়ার গাইড নির্মাণের সাথে, TCK50Y 18 মি/মিনিট দ্রুত ট্র্যাভার্স গতি অর্জন করে। এটি নাটকীয়ভাবে নন-কাটিং সময়কে হ্রাস করে, ব্যাচ উৎপাদনের জন্য সামগ্রিক থ্রুপুট বৃদ্ধি করে।
বার প্রক্রিয়াকরণের জন্য-গর্তের মধ্য দিয়ে বড় স্পিন্ডল
Φ86মিমি (-500 মডেলের জন্য Φ66 মিমি) ব্যাসের -গর্ত ব্যাসের মাধ্যমে সর্বাধিক স্পিন্ডেল সহ এবং 10-ইঞ্চি হাইড্রোলিক চকগুলির জন্য সমর্থন, TCK50Y স্বয়ংক্রিয় লোডিং এবং পরিণত অংশগুলির উচ্চ-ভলিউম উত্পাদনের জন্য উপযুক্ত শক্তিশালী বার প্রক্রিয়াকরণ ক্ষমতা সরবরাহ করে।
প্রযুক্তিগত বিশেষ উল্লেখ
|
প্যারামিটার |
ইউনিট |
TCK50Y-500 |
TCK50Y-800 |
TCK50Y-1500 |
|
ক্ষমতা |
||||
|
সর্বোচ্চ বিছানার উপর দোল |
মিমি |
Φ640 |
Φ640 |
Φ640 |
|
ক্রস স্লাইড উপর দোল |
মিমি |
Φ380 |
Φ380 |
Φ380 |
|
সর্বোচ্চ ডিস্ক মেশিনিং ব্যাস |
মিমি |
300 |
450 |
450 |
|
সর্বোচ্চ টার্নিং লেন্থ |
মিমি |
400 |
700 |
1400 |
|
টাকু |
||||
|
টাকু শেষ প্রকার |
- |
A2-6 |
A2-8 |
A2-8 |
|
স্পিন্ডল থ্রু-হোলের ব্যাস |
মিমি |
Φ66 |
Φ86 |
Φ86 |
|
বার ব্যাস |
মিমি |
Φ55 |
Φ75 |
Φ75 |
|
হাইড্রোলিক চক |
ইঞ্চি |
10" |
10" |
10" |
|
হাইড্রোলিক চক পুল রড থ্রু-হোল |
মিমি |
55 |
Φ75 |
Φ75 |
|
স্পিন্ডল টেপার |
- |
মেট্রিক 70 1:20 |
মেট্রিক 92 1:20 |
মেট্রিক 92 1:20 |
|
স্পিন্ডল ম্যাক্স। গতি |
আরপিএম |
3000 |
3000 |
3000 |
|
অক্ষ ভ্রমণ |
||||
|
Y-অক্ষ ভ্রমণ |
মিমি |
±45 |
±45 |
±45 |
|
রেল ফর্ম |
- |
লিনিয়ার গাইড |
লিনিয়ার গাইড |
লিনিয়ার গাইড |
|
বুরুজ |
||||
|
টারেট টুল হোল্ডার টাইপ |
- |
BMT45 |
BMT45 |
BMT45 |
|
চালিত টুল টারেটচক |
মিমি |
ER25 |
ER25 |
ER25 |
|
বুরুজ টুল অবস্থান |
পিসি |
8 |
12 |
12 |
|
টুল স্কয়ার সাইজ |
মিমি |
25×25 |
25×25 |
25×25 |
|
সর্বোচ্চ বোরিং টুল ব্যাস |
মিমি |
Φ32 |
Φ32 |
Φ32 |
|
টেলস্টক |
||||
|
টেলস্টক হাতা ব্যাস |
মিমি |
70 |
90 |
90 |
|
Tailstock হাতা ভিতরের টেপার |
- |
MT5# |
MT5# |
MT5# |
|
Tailstock হাতা স্ট্রোক |
মিমি |
80 |
80 |
80 |
|
টেলস্টক সর্বোচ্চ। ভ্রমণ |
মিমি |
450 |
700 |
1300 |
|
মোটর |
||||
|
X/Z দিকনির্দেশ মোটর টর্ক |
Nm |
15/15 |
15/15 |
15/15 |
টার্ন মিল সেন্টার মেশিন অ্যাপ্লিকেশন
মহাকাশ শিল্প
মোটরগাড়ি উপাদান
মেডিকেল ডিভাইস
যথার্থ ইন্সট্রুমেন্টেশন
জেনারেল মেকানিক্যাল ইঞ্জিনিয়ারিং
স্ট্যান্ডার্ড এবং ঐচ্ছিক সরঞ্জাম
|
নাম |
স্পেসিফিকেশন |
পরিমাণ |
সরবরাহকারী |
|
সিএনসি সিস্টেম |
GSK988T |
1 সেট |
জিএসকে-চীন |
|
স্পিন্ডেল মোটর |
সার্ভো প্রধান মোটর (11 কিলোওয়াট) |
1 সেট |
জিএসকে-চীন |
|
Y-অক্ষ চালিত বুরুজ |
TCSDY80H-12T-330 (সিঙ্ক্রোনাস বেল্ট) |
1 সেট |
তাইওয়ান-চীন |
|
টাকু ইউনিট |
Φ200 |
1 সেট |
চীন |
|
স্ক্রু ভারবহন |
25TAC62 |
1 সেট প্রতিটি |
NSK/KoYo-জাপান |
|
টুল পোস্ট/টার্রেট |
12টি স্টেশন (BMT55) |
1 সেট |
তাইওয়ান-চীন |
|
চালিত টুল ধারক |
ER20 |
2 পিসি |
চীন |
|
চালিত টুল ধারক |
ER16 |
2 পিসি |
চীন |
|
X/Z রোলার গাইড |
35/35 |
1 সেট |
HIWIN/PMI{{0}চীন |
|
X/Z বল স্ক্রু |
3210/4010 |
1 সেট |
HIWIN/PMI{{0}চীন |
|
স্বয়ংক্রিয় লুব্রিকেটিং ডিভাইস |
- |
1 সেট |
চীন |
|
কুলিং পাম্প |
370W |
1 সেট |
চীন |
|
হাইড্রোলিক স্টেশন |
২.২ কিলোওয়াট |
1 সেট |
চীন |
|
হাইড্রোলিক চক |
10" |
1 সেট |
চীন |
|
হাইড্রোলিক tailstock |
- |
1 সেট |
চীন |
ঐচ্ছিক সরঞ্জাম
|
নাম |
স্পেসিফিকেশন |
পরিমাণ |
|
কন্ট্রোল সিস্টেম |
FANUC/সিমেন্স |
1 সেট |
|
চিপ পরিবাহক |
চেইন প্লেট টাইপ |
1 সেট |
FAQ
প্রশ্ন 1: "টার্ন মিল সেন্টার মেশিন" বলতে কী বোঝায় এবং এটি একটি নিয়মিত সিএনসি লেদ থেকে কীভাবে আলাদা?
A1: একটি টার্ন-মিল সেন্টার একটি মেশিনে বাঁক এবং মিলিং ক্ষমতাকে একত্রিত করে। একটি নিয়মিত CNC লেদ থেকে ভিন্ন যা শুধুমাত্র টার্নিং অপারেশন করে, TCK50Y বৈশিষ্ট্য Y-অক্ষ এবং C-অক্ষ নিয়ন্ত্রণ করে, একক ক্ল্যাম্পিং অপারেশনে - টার্ন করার পাশাপাশি মিলিং, ড্রিলিং এবং ট্যাপিং সক্ষম করে। এটি সেকেন্ডারি সেটআপগুলিকে সরিয়ে দেয় এবং সঠিকতা উন্নত করে।
প্রশ্ন 2: Y-অক্ষের ভ্রমণ কী এবং কেন এটি গুরুত্বপূর্ণ?
A2: TCK50Y একটি Y-অক্ষ ভ্রমণের প্রস্তাব করে ±45mm। এটি পার্শ্ব বৈশিষ্ট্য, ফ্ল্যাট বা কীওয়ে সহ জটিল অংশগুলির জন্য একটি গুরুত্বপূর্ণ ক্ষমতা - স্পিন্ডল অক্ষের উপর কেন্দ্রীভূত নয় এমন বৈশিষ্ট্যগুলিতে কেন্দ্র মিলিং, ড্রিলিং এবং ট্যাপিং অপারেশনগুলিকে বন্ধ- অনুমতি দেয়৷
প্রশ্ন 3: TCK50Y সিরিজের সর্বাধিক বাঁক দৈর্ঘ্য কত?
A3: TCK50Y সিরিজ তিনটি মডেল অফার করে: TCK50Y-500 (সর্বোচ্চ বাঁক দৈর্ঘ্য 400mm), TCK50Y-800 (700mm), এবং TCK50Y-1500 (1400mm), নমনীয়ভাবে বিভিন্ন ওয়ার্কপিস আকারের সমন্বয়।
Q4: স্পিন্ডেলের গতি এবং-গর্তের ব্যাস কত?
A4: স্পিন্ডেল সর্বোচ্চ 3000 rpm গতির প্রস্তাব দেয়। TCK50Y-500 এবং TCK50Y-800/1500 মডেলের জন্য থ্রু-হোলের ব্যাস হল Φ66mm এবং TCK50Y-800/1500 মডেলের জন্য Φ86মিমি, যথাক্রমে Φ55mm এবং Φ75mm পর্যন্ত বার স্টক সমর্থন করে৷
প্রশ্ন 5: একটি BMT45 টারেট কি এবং এর সুবিধাগুলি কী কী?
A5: BMT (বেস মাউন্টেড টুলিং) হল একটি কঠোর টুল মাউন্টিং সিস্টেম যা মিলিং অপারেশনের জন্য উচ্চতর স্থিতিশীলতা প্রদান করে। TCK50Y-তে BMT45 পাওয়ার টারেট 8 বা 12টি স্টেশন সহ ER25 পাওয়ার টুল হোল্ডারকে সমর্থন করে, দক্ষ টুল স্যুইচিং এবং বহু- নির্দেশিক প্রক্রিয়াকরণ সক্ষম করে৷
প্রশ্ন 6: আমি কি একটি ভিন্ন CNC নিয়ন্ত্রণ ব্যবস্থা বেছে নিতে পারি?
A6: হ্যাঁ। যদিও স্ট্যান্ডার্ড সিস্টেমটি GSK, আমরা আপনার ওয়ার্কশপের পছন্দ এবং ইন্টিগ্রেশন প্রয়োজনীয়তা মেলে ঐচ্ছিক FANUC, SIEMENS 808D, SYNTEC, HNC এবং KND সিস্টেম অফার করি।
প্রশ্ন৭: এই টার্ন-মিল সেন্টারের জন্য সাধারণ ডেলিভারি সময় কী?
A7: কনফিগারেশন এবং শিপিং গন্তব্যের উপর নির্ভর করে অর্ডার নিশ্চিতকরণের 30-45 দিন পর স্ট্যান্ডার্ড ডেলিভারি হয়।
প্রশ্ন 8: আপনি কি ইনস্টলেশন এবং প্রশিক্ষণ সহায়তা প্রদান করেন?
A8: একেবারে। আমরা ইনস্টলেশন নির্দেশিকা, - সাইটে বা দূরবর্তী প্রশিক্ষণ, এবং আজীবন প্রযুক্তিগত সহায়তা সহ 12 মাসের ওয়ারেন্টি অফার করি।
